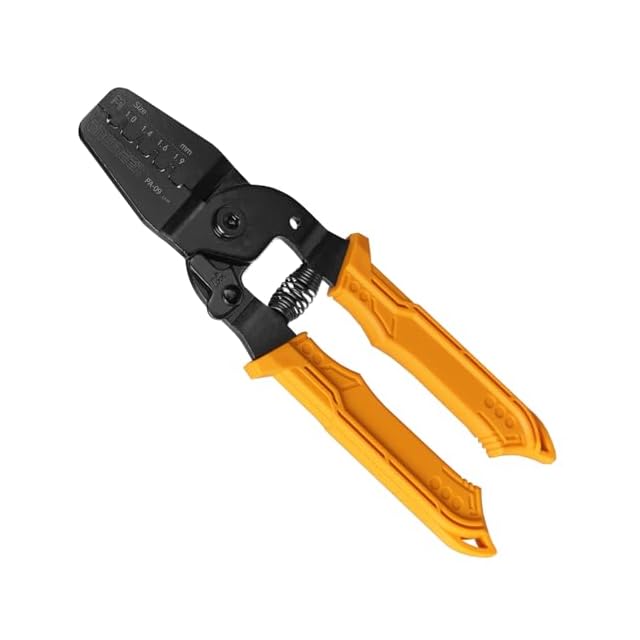

ENGINEER エンジニア精密圧着ペンチオープンバレル端子用 PA-09

¥6,022

International shipping available

【商品概要】
style：1) 極小端子用：
サイズ : 57X175X12mm

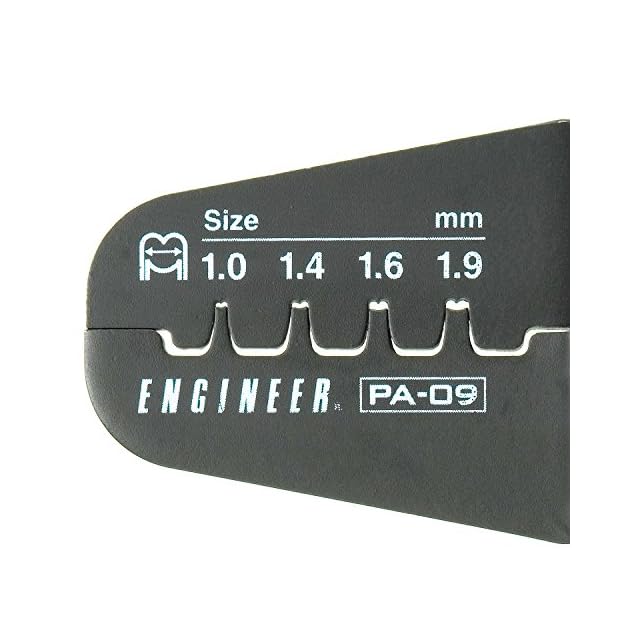

各ダイス幅 : 1.0mm、1.4mm、1.6mm、1.9mm
各ダイス高 : 0.50mm、0.55mm、0.8mm、0.9mm
各ダイス厚 : 1.7tmm、1.7tmm、2.0tmm、2.0tmm
各参考対応電線 : 0.20~0.32mmφ、0.32~0.51mmφ、0.51~0.64mmφ、0.51~0.81mmφ
各参考対応電線 : 0.03~0.08mm^2、0.08~0.21mm^2、0.21~0.33mm^2、0.21~0.52mm^2
各参考対応電線 : #32~28、#28~#24、#24~#22、#24~#20
梱包サイズ：31.6cm

style：2) 小・中型端子用：
サイズ : 57X175X12mm
各ダイス幅 : 1.6mm、1.9mm、2.0mm、2.3mm
各ダイス高 : 0.7mm、0.8mm、0.9mm、1.0mm
各ダイス厚 : 2.5tmm、2.5tmm、2.5tmm、2.5tmm
各参考対応電線 : 0.32~0.64mmφ、0.51~0.81mmφ、0.64~1.02mmφ、0.81~1.29mmφ
各参考対応電線 : 0.08~0.33mm^2、0.21~0.52mm^2、0.33~0.82mm^2、0.52~0.82mm^2
各参考対応電線 : #28~22、#24~#20、#22~#18、#20~#18
梱包サイズ：31.6cm

style：3) 小・中型端子用(バレルが長い端子対応)：
高精度なダイスで、小型のオープンバレル端子の圧着に適した圧着ペンチ。

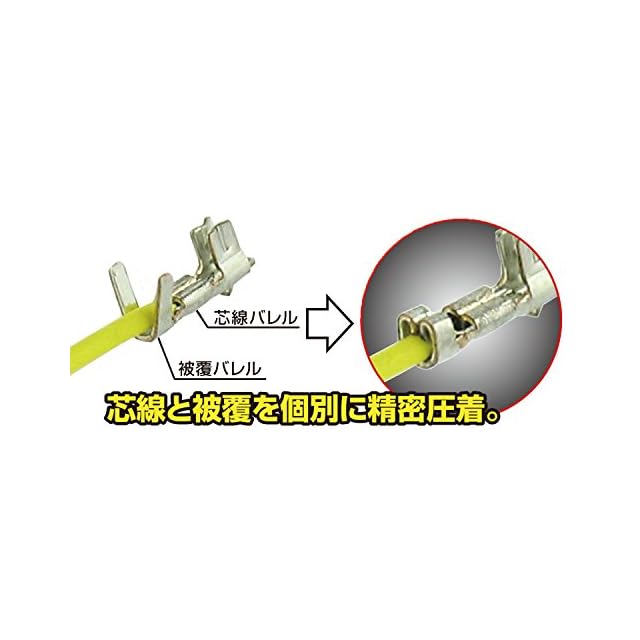

芯線バレルと被覆線バレルを個別に圧着するため、100種以上の端子を高精度に圧着可能。
新設計のダイス形状により、バレルの高い(長い)端子にも対応。

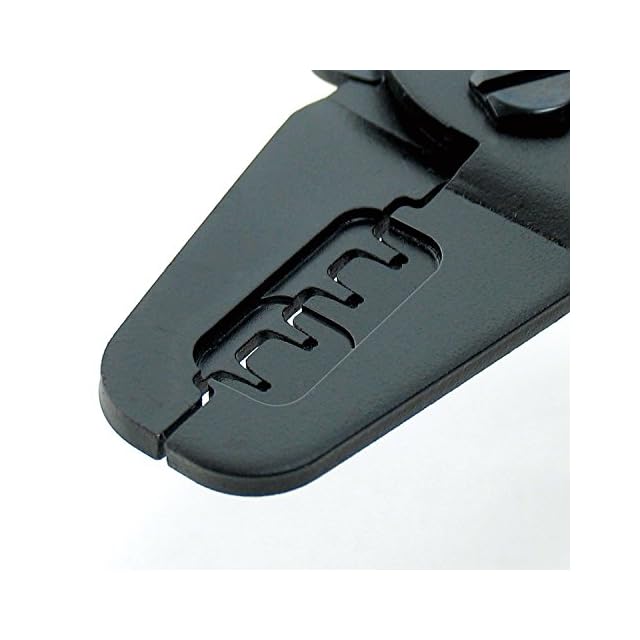

4つのダイスを使い分けることで、様々なサイズの端子に対応。
圧着時の視認性が高く、圧着不良を防止します。
梱包サイズ：34cm

style：4) 小・中型端子用(QIコネクタ対応)：

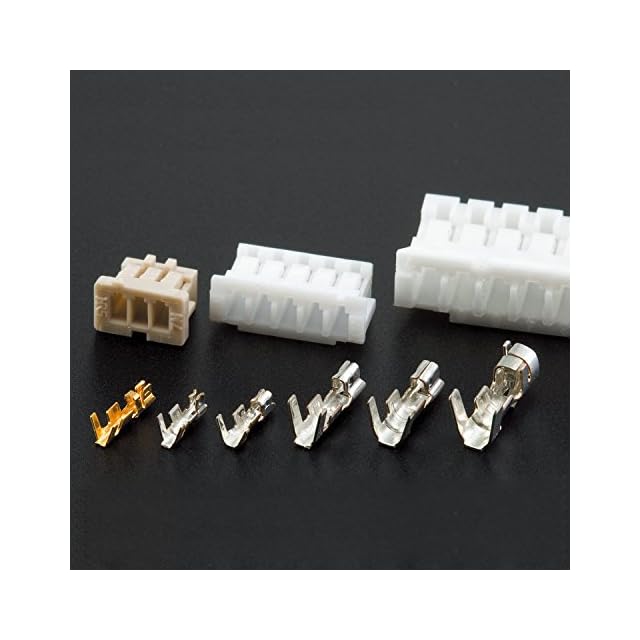

小型のオープンバレル端子やQIコネクターに対応する精密圧着ペンチ。

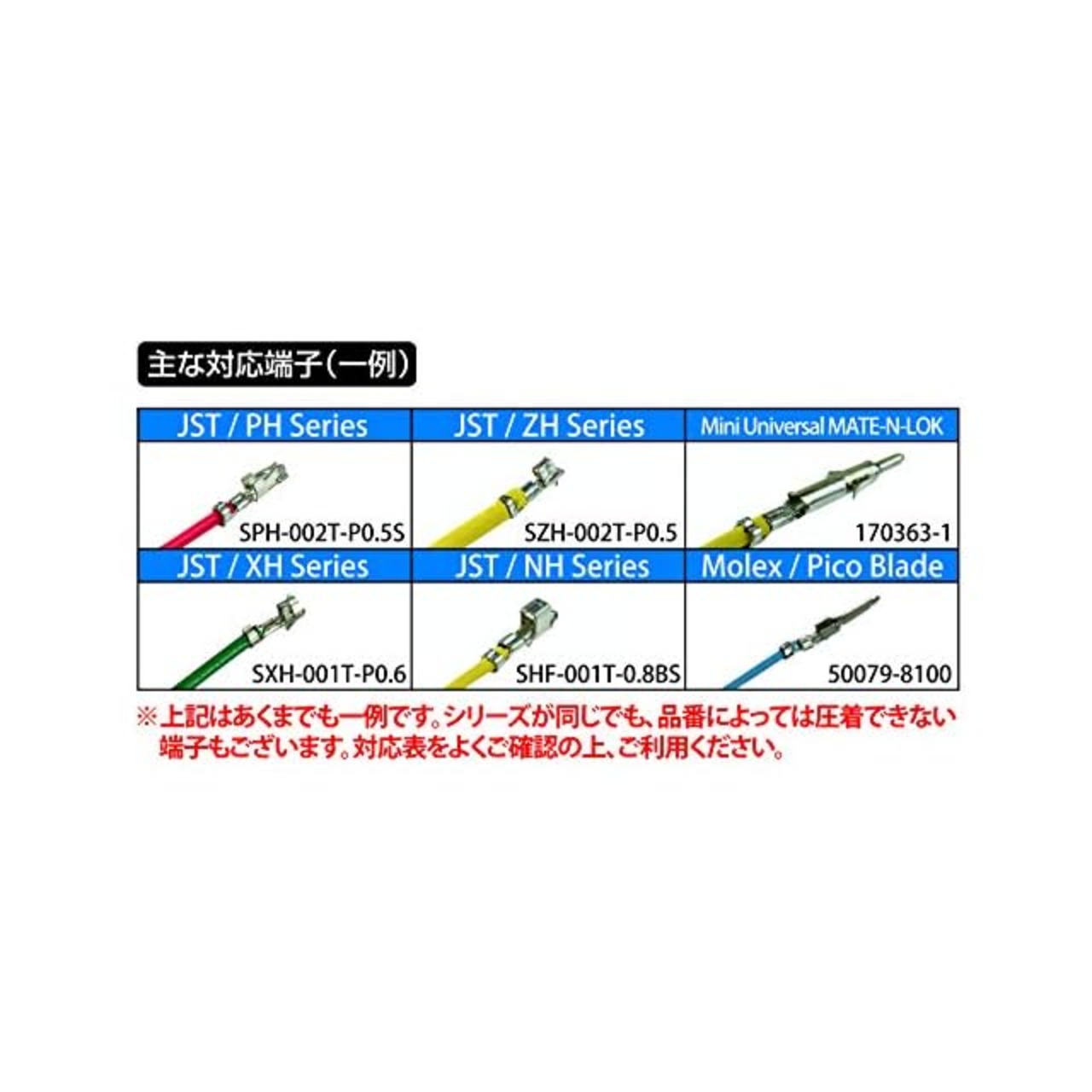

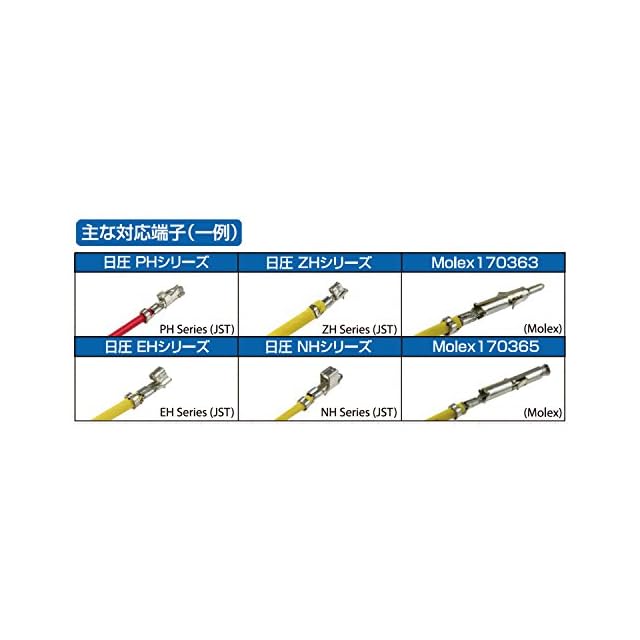

高精度ダイスで、170種以上の端子をまるで専用工具のように綺麗に圧着できます。
手のひらサイズのコンパクト設計。全長160mm　重量115グラム。
小ネジ（M2、M2.6、M3）を必要な長さにカットできるボルトカッター搭載。
ダイス幅：丸型/φ1.4、φ1.8mm、M型/1.3、1.6、1.9、2.2mm
梱包サイズ：31.7cm
